Назначение устройства

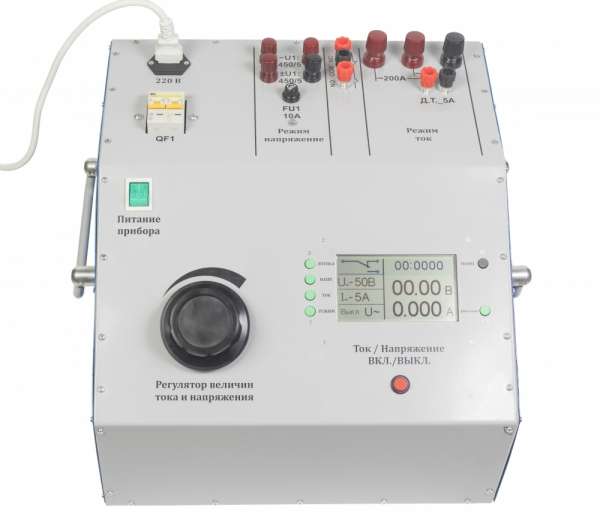

Устройство проверки простых защит — DTE-450/200 (далее устройство) предназначено:
- для наладки и проверки устройств простых релейных защит РЗА, на месте их установки на электростанциях, подстанциях, промышленных предприятиях или в лабораториях
- для наладки и проверки элементов электроавтоматики (электромагнитных реле, контакторов, пускателей и т.п.)
- для наладки и проверки автоматических выключателей

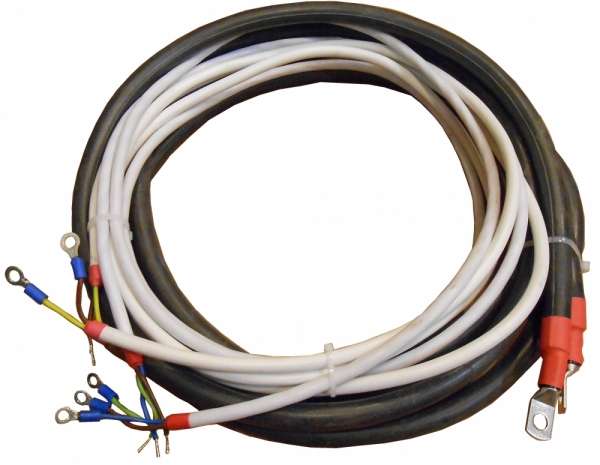

Устройство выполнено в едином корпусе, что создает дополнительные удобства при эксплуатации. В своем составе имеет соединительные провода и кабели для подсоединения испытываемых устройств.
Технические данные
| Напряжение питающей сети переменного тока, В | 220 ± 10%(50Гц) |
| Максимальный ток потребления питающей сети, А | 50 |
| Максимальная потребляемая мощность, (В×А) | 3000 |
| Температура окружающей среды | -10…+45 °C |
| Температура хранения | -20…+45 °C |
| Относительная влажность воздуха при температуре +25˚С, %, не более | 80 |
| Атмосферное давление, мм рт. ст. | от 630 до 800 |
| Вес устройства, без учета комплекта соединительных проводов, кг, не более | 30 |
| Режим работы длительный, не менее | 120мин |
| Средний срок службы, лет | 10 |
| Выходное напряжение | |
| Диапазон выходного синусоидального напряжения, сетевой частоты, формируемого устройством разбит на три под диапазона | 0 –– 50 (В) 0 –– 250 (В) 0 –– 450 (В) |
| Диапазон выходного выпрямленного напряжения, формируемого устройством разбит на три под диапазона | 0 –– 50 (В) 0 –– 250 (В) 0 –– 450 (В) |
| Точность измерения выходного напряжения, (%) | 3 |
| Разрешение измерения выходного напряжения, (мВ.) | 10 |
| Выходной ток | |
| Диапазон выходного синусоидального тока, сетевой частоты, формируемого устройством разбит на два под диапазона | 0 –– 20 (А) 0 –– 200 (А) |
| Точность измерения выходного тока, (%) | 3 |
| Разрешение измерения выходного тока, (мА.) | 10 |
Посмотреть 3D модель прибора можно по этой ссылке
Галерея
