Аппарат испытательный диодный АИД 70/50 | DTE-70/50T

Аппарат испытательный диодный АИД 70/50 (DTE-70/50T) — назначение

Аппарат испытательный диодный АИД 70/50 | DTE-70/50T предназначен для:

  • Испытания изоляции силовых высоковольтных электрических кабелей выпрямленным напряжением амплитудного значения до 70 кВ (читать подробнее);
  • Испытания твердых диэлектриков синусоидальным напряжением промышленной частоты величиной до 50 кВ, например высоковольтных элементов распределительных устройств;
  • Лабораторных и исследовательских работ.

Преимущества DTE-70/50T по сравнению с DTE-70/50D:

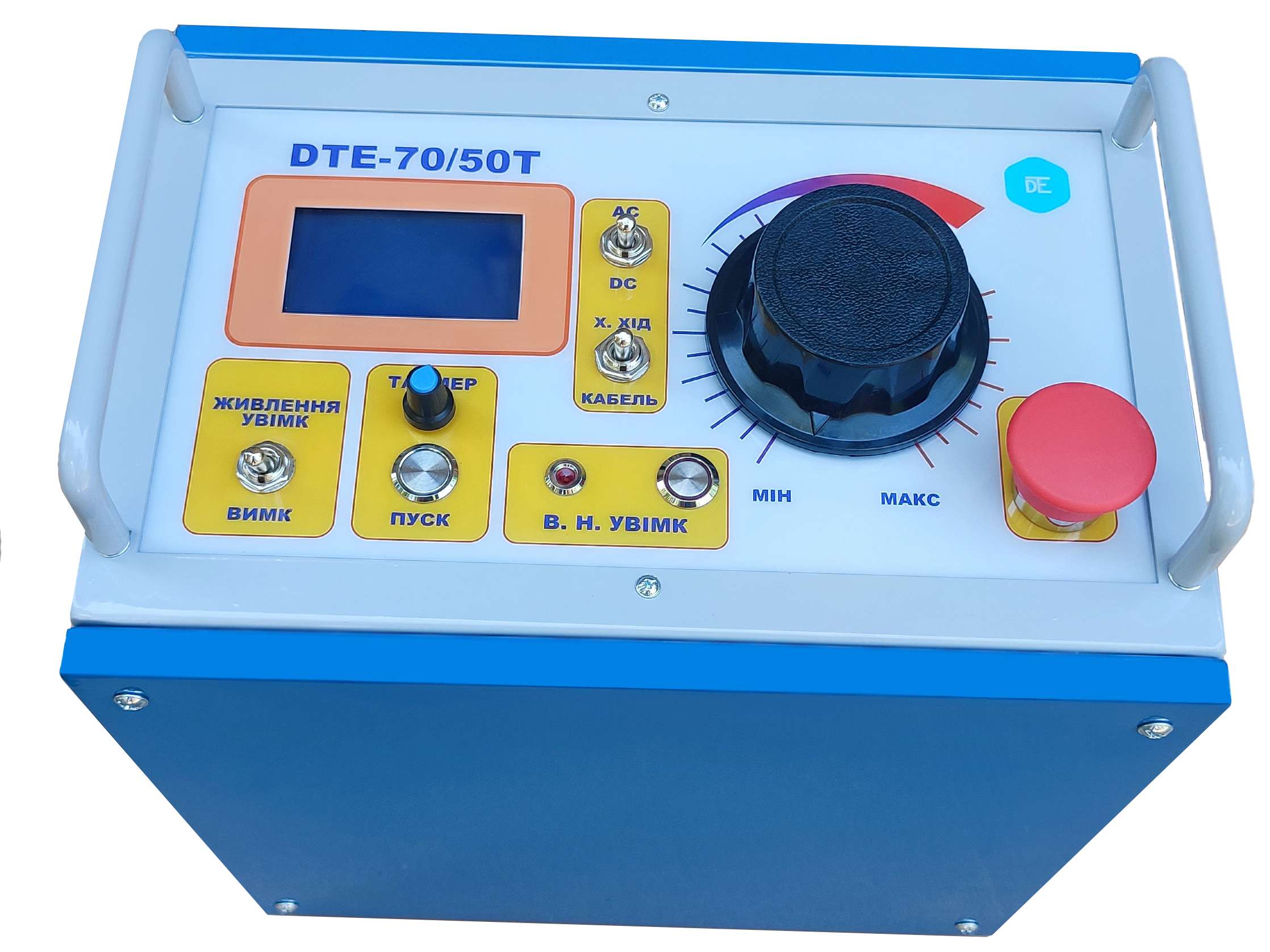

  • Отображение результатов измерений и режима работы на одном экране.
  • Автоматическое срабатывание защиты при превышении заданного напряжения.
  • Автоматическое срабатывание защиты при превышении заданного тока.
  • Автоматическая остановка испытаний при превышении установленного времени.
  • Наличие радиоканала и мобильного приложения для сохранения результатов измерений и формирования отчётов.

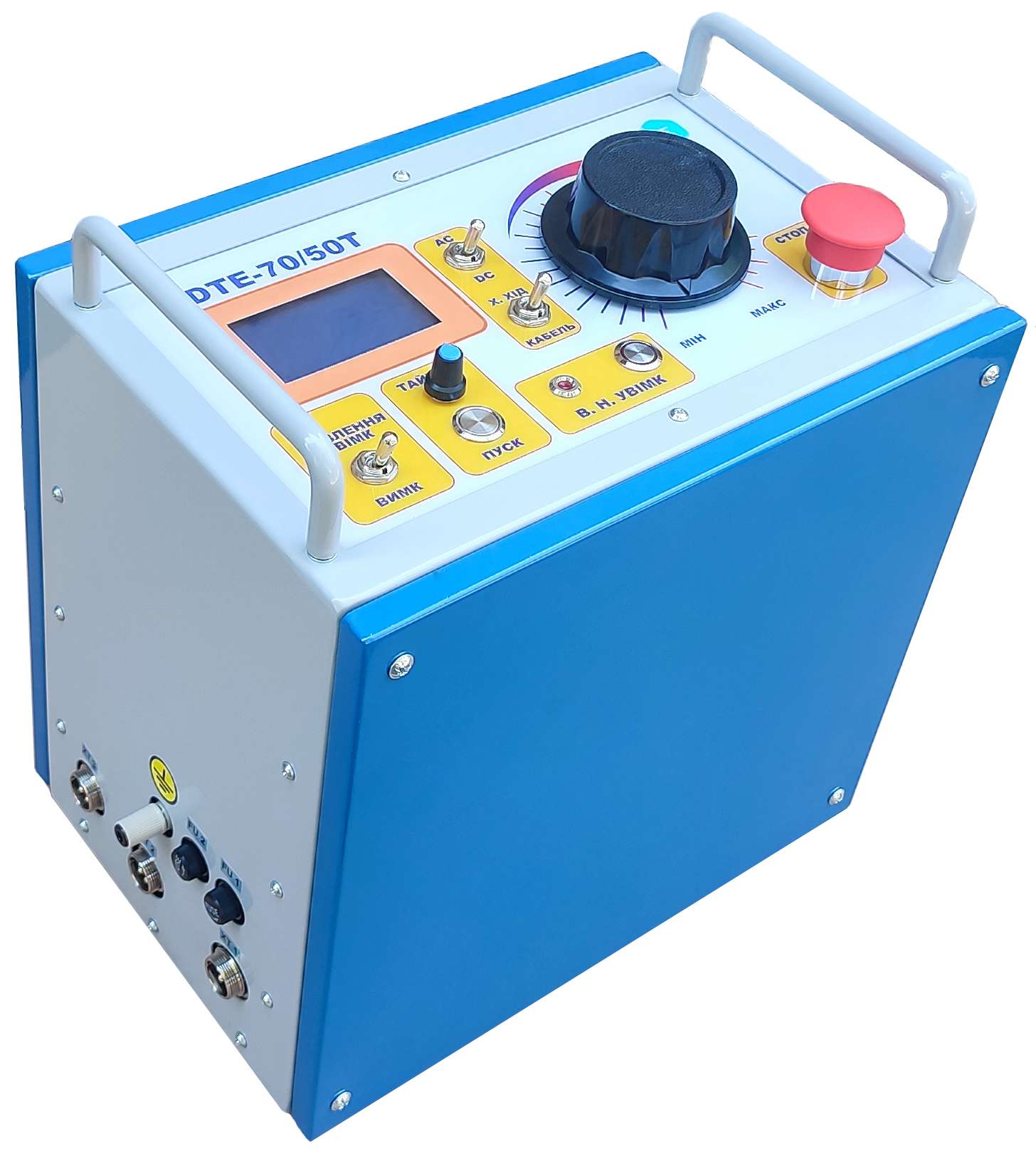

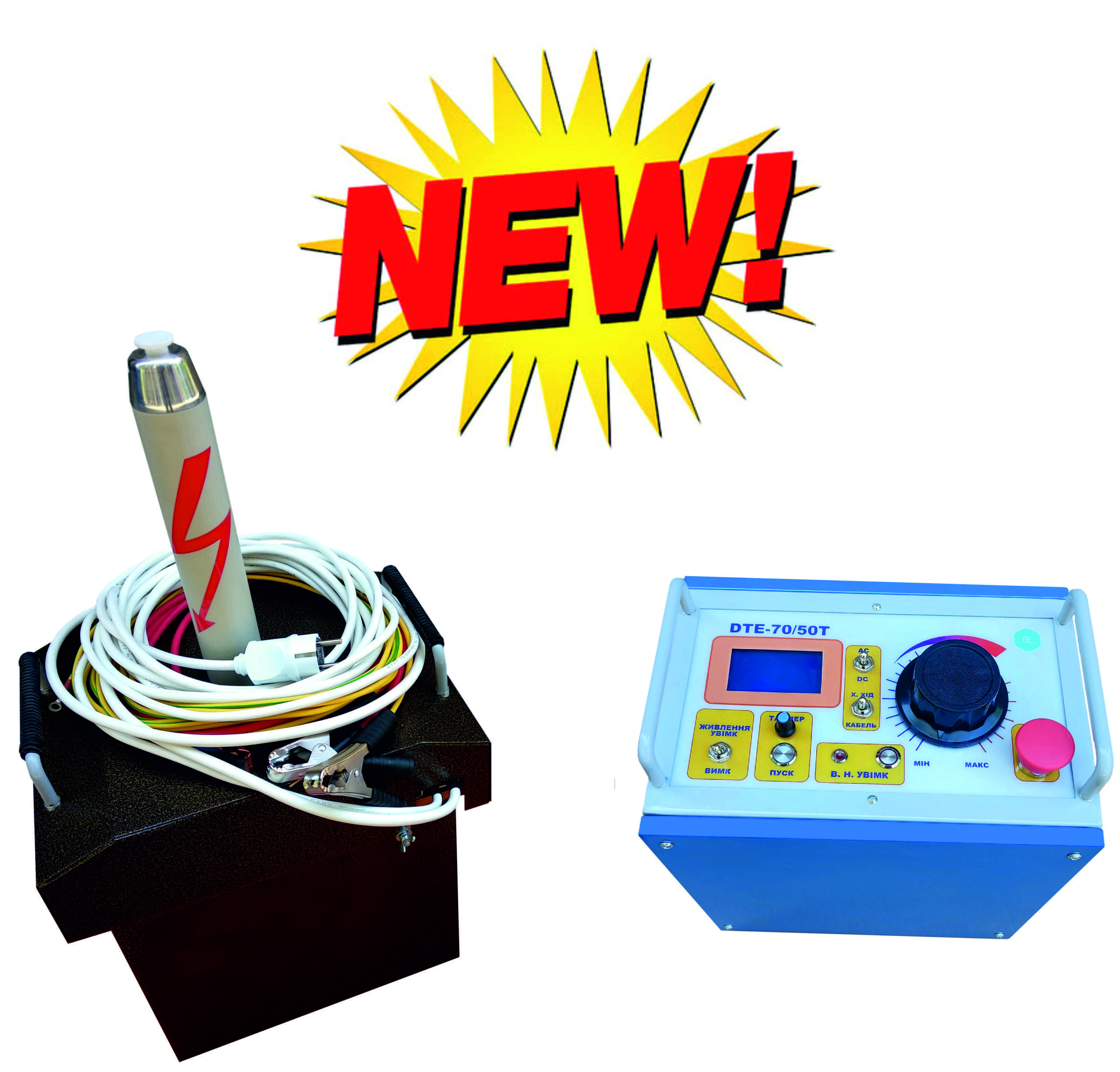

Прибор DTE-70/50T — это модернизированная версия установки АИД-70/50 (АИД 70/50), предназначенной для высоковольтных испытаний изоляции кабелей и твердых диэлектриков. Если вы хотите купить аппарат для испытания диэлектриков от производителя в Украине — свяжитесь с нами по электронной почте или телефону, указанному на сайте.

Технические данные Аппарата испытательного диодного АИД 70/50

Электропитание
Напряжение питающей сети переменного тока, В230±10% (50…60 Гц)
Максимальный потребляемый ток, А10
Максимальная активная потребляемая мощность, кВА2,0
⚡ Выходное напряжение
Максимальное действующее значение напряжения (AC), кВ50
Максимальное амплитудное значение напряжения (DC), кВ70
Приведенная погрешность измерения выходного напряжения, %3
Разрешение индикации выходного напряжения, В100
Выходной ток
Максимальный ток (AC, до 5 мин), мА45
Максимальный ток (DC, до 5 мин), мА15
Приведенная погрешность измерения выходного тока (AC/DC), %3
Разрешение индикации выходного тока, мА0,1
Механические характеристики
Габаритные размеры блока управления, мм350 × 360 × 225
Вес блока управления, кг14
Габаритные размеры блока высоковольтного, мм360 × 675 × 300
Вес блока высоковольтного, кг42
⏱️ Режим эксплуатации и ресурс
Режим работы (непрерывный), не менее30 мин
Средний срок службы, лет10

Комплект поставки

№НаименованиеКол-во
1Блок управления, БУ1
2Блок высоковольтный, БВН-501
3Кабель сетевого питания, L = 1,75 м1
4Провод высоковольтный, L = 3,5 м1
5Провод заземления, L = 3,5 м2
6Вставка плавкая 5×20, 250 В, 1 А2
7Вставка плавкая 6×30, 250 В, 10 А2
8Руководство по эксплуатации1
9Паспорт1

 Условия эксплуатации

Аппарат предназначен для эксплуатации в условиях, исключающих воздействие агрессивной внешней среды (дождя, тумана, пыли, прямых солнечных лучей и других неблагоприятных факторов), и рассчитан на использование как в составе передвижных электролабораторий, так и стационарно в помещениях при следующих условиях:

ПараметрЗначение
Температура эксплуатации, °С−10…+40
Температура хранения, °С−10…+45
Относительная влажность при +20 °C, %не более 85
Атмосферное давление, кПа84…106,7 (630…800 мм рт. ст.)

Режим работы LIM — с ограничениями по напряжению/току/времени.

В этом видео демонстрируется режим работы высоковольтной испытательной установки DTE-70/50T во время испытания изоляции на прочность. Для обеспечения безопасных и контролируемых условий испытаний включена функция ограничения напряжения и тока. В этом примере система защиты автоматически срабатывает при достижении заданного уровня напряжения 28 кВ, предотвращая перегрузку и защищая как устройство, так и испытуемый объект.
В этом видео демонстрируется режим испытаний с функцией таймера высоковольтной испытательной установки DTE-70/50T. В примере показана продолжительность испытания 1 минуту, в то время как таймер можно настроить от 1 до 31 минуты в соответствии с конкретными требованиями к испытанию изоляции и процедурам испытаний.
