Назначение
Устройство прогрузки автоматов — DTE-3М (Устройство проверки автоматических выключателей)
DТЕ-3М — это современное устройство прогрузки автоматов, предназначенное для проверки работоспособности и контроля ампер-секундных характеристик автоматических выключателей переменного тока промышленной частоты в диапазоне 20 А — 3000 А. Прибор выполняет измерение и регистрацию времени и тока, проходящего через автоматический выключатель (АВ).
Основные возможности устройства:
- Проверка и аттестация токовых измерительных и защитных трансформаторов тока первичным током.
- Проверка и калибровка токовых реле.
- Проверка и настройка тепловых токовых реле.
- Проверка плавких предохранителей.
- Использование как регулируемый источник переменного тока до 3 кА в силовых цепях низкого импеданса (лабораторные испытания).
Преимущества:
- Переносное исполнение — удобно для работы в лабораториях и на объектах.
- Гальваническая развязка выходных токопроводящих цепей от питающей сети для безопасности персонала.
- Универсальность: одно устройство решает задачи проверки автоматов, трансформаторов, реле и предохранителей.
Цена — по запросу.
На нашем сайте вы можете купить устройство прогрузки автоматов DТЕ-3М напрямую от производителя.
В описании устройства приняты следующие сокращенные обозначения:
РНО – регулятор напряжения однофазный;

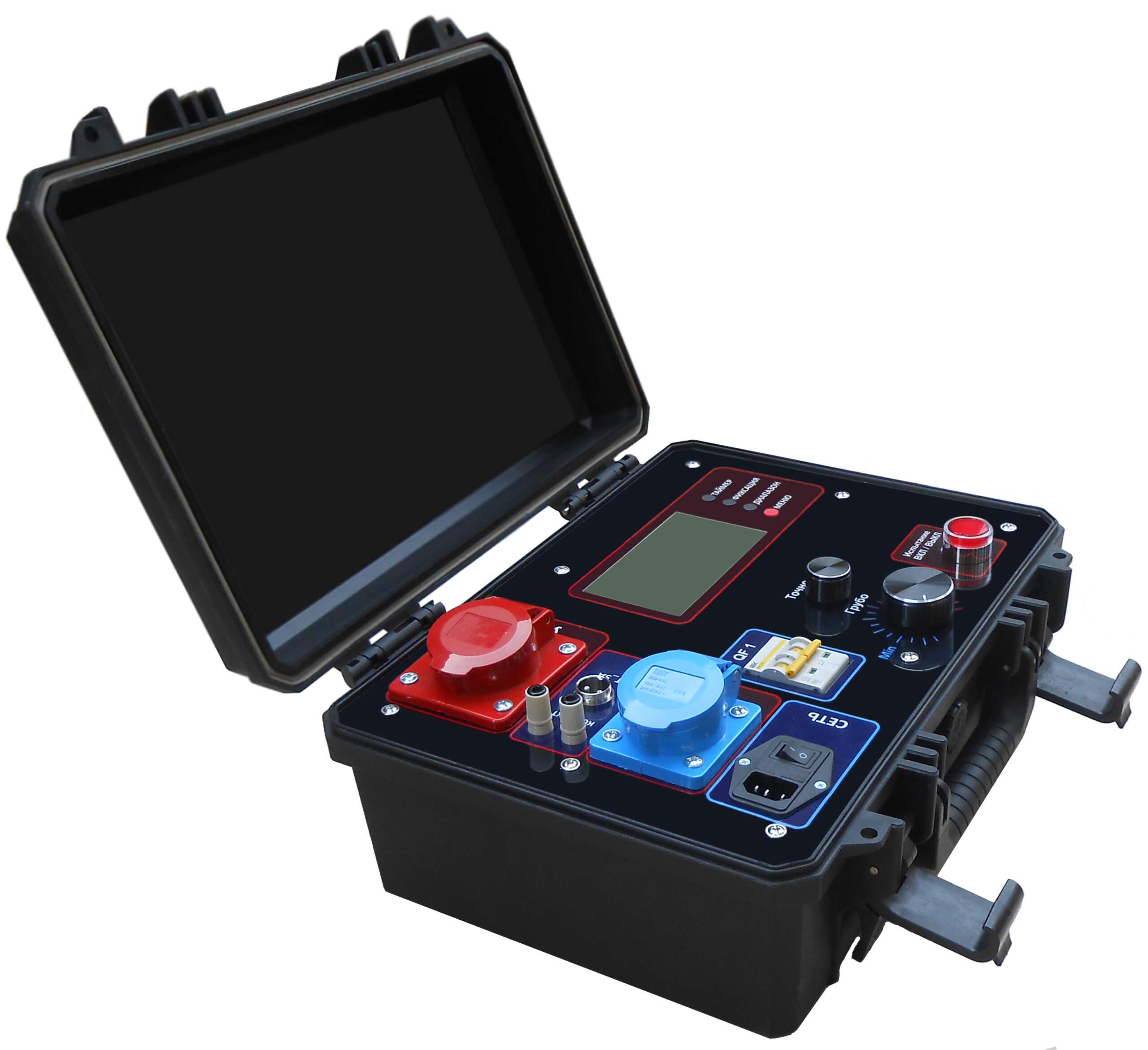

БУ-3 – блок управления устройства DТЕ-3М;
УТ-3 – усилитель тока устройства DТЕ-3М;
ДТ-3 – датчик тока комплектный устройства DТЕ-3М.
Характеристики
| Напряжение питания, В | 230 ±5% |
| Частота сети питания, Гц | 50 ±1% |
| Максимальное напряжение на одном витке выходной шины, В | 1,3 |
| Максимальный ток на выходных шинах (действующее значение), А | 3300 |
| Максимальная потребляемая мощность DTE-3M, кВА | 8 |
| Время непрерывной работы при выходном токе 3 кА, с (не менее) | 5 |
| *Диапазон True RMS измерения и регистрации выходного тока, А, при приведённой погрешности измерения менее 3%* | 20 – 3300 |
| Диапазон измерения и регистрации длительности выходного тока при погрешности менее 1,5%, с | 0,02 – 99999 |
| Порог срабатывания защиты силового трансформатора от перегрева, °C | 96 ±10% |
| Масса блока управления БУ-3, кг (не более) | 3,5 |
| Масса усилителя тока БПС-3, кг (не более) | 18 |
| Масса медной гибкой шины, кг (не более) | 3,2 |
| Масса датчика тока ДС-3, кг (не более) | 1,8 |
| Габаритные размеры БУ-3, мм (не более) | 300×250×135 |
| Габаритные размеры БПС-3, мм (не более) | 150×320×300 |
| Средний срок службы прибора, лет | 10 |
* Технические характеристики пункта соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
| Диапазон температуры окружающего воздуха, °С | -5 – +35 |
| Относительная влажность воздуха при t=25°С, % | £ 80 |
| Атмосферное давление, мм.рт.ст. | 630 – 800 |

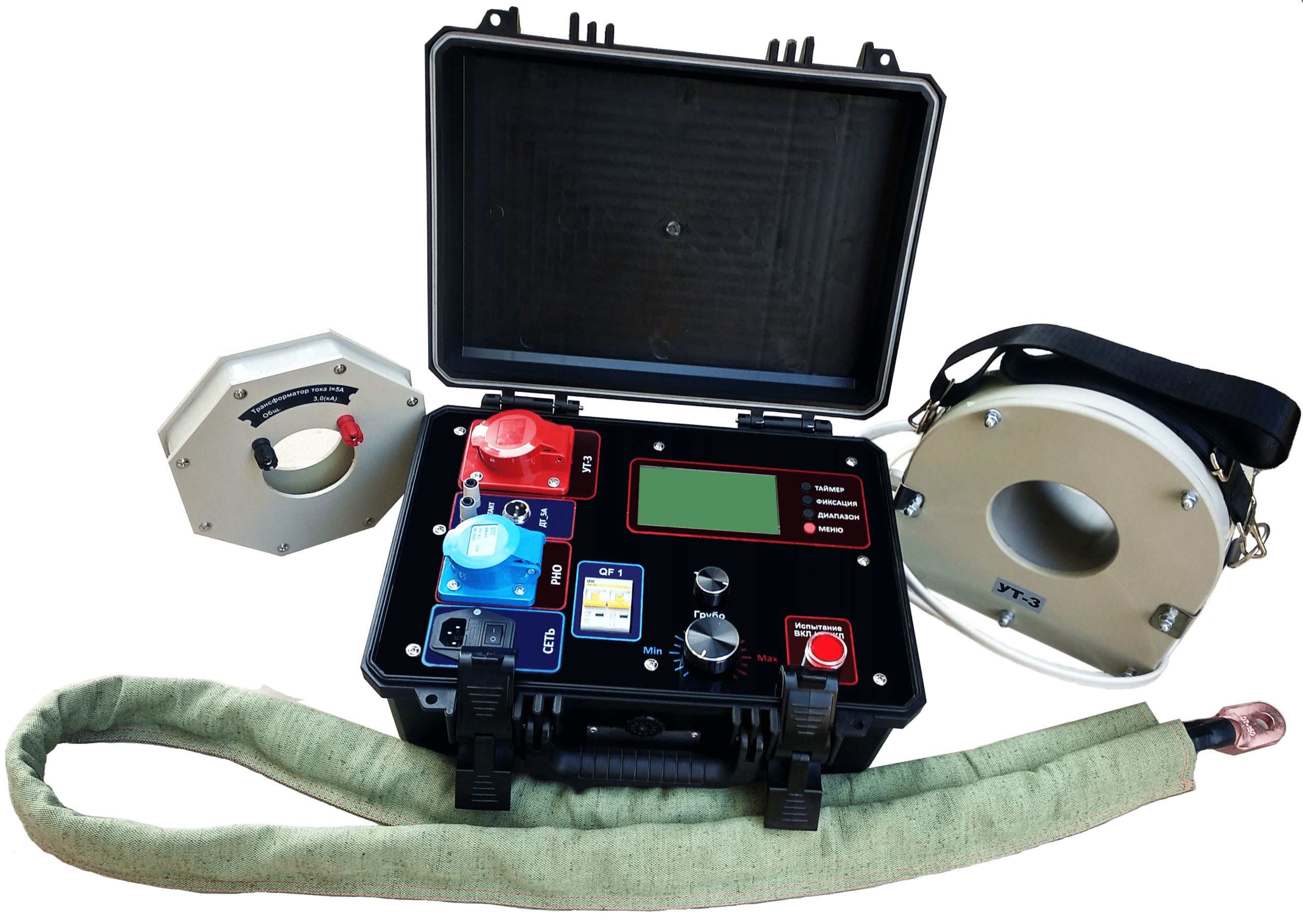

Комплект поставки
| Блок управления устройства, БУ–3 | 1шт. |
| Кабель питания блока управления | 1шт. |
| Усилитель тока устройства, УТ–3 | 1шт. |
| Шина гибкая, длина — 2,0м, сечением — 120мм2 | 1шт. |
| Датчик тока, ДТ–3, с кабелем подключения | 1шт. |
| Руководство по эксплуатации устройства DТЕ-3М | 1шт. |
РНО, регулятор напряжения однофазный Iном. = 10,20,40А включается в комплект поставки по дополнительному соглашению.
Посмотреть 3D модель прибора можно по этой ссылке
