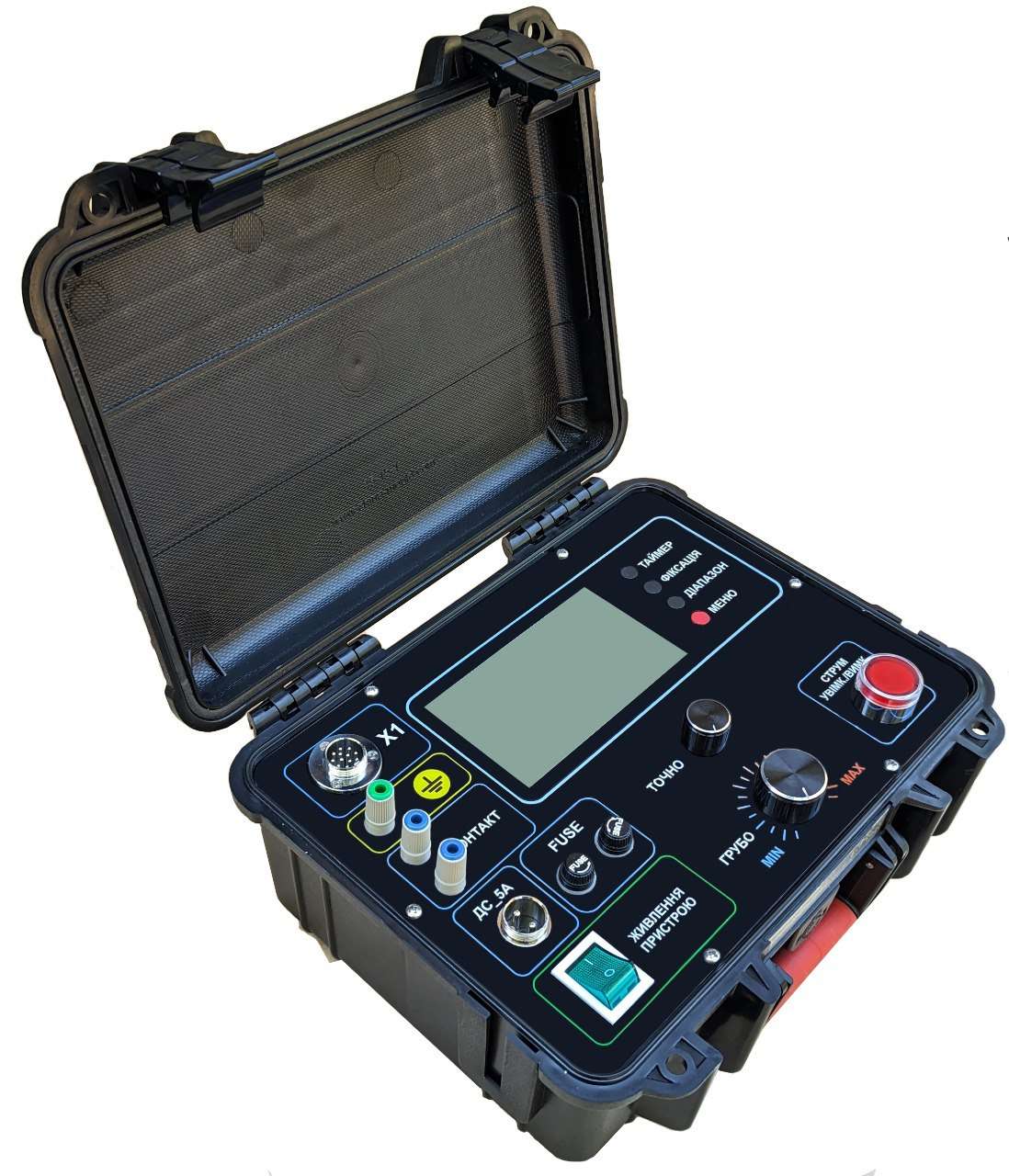

Устройство проверки автоматических выключателей DТЕ-16М (устройство прогрузки автоматов)
DТЕ-16М — это современное устройство прогрузки автоматов, созданное для испытания автоматических выключателей переменного тока промышленной частоты. Прибор обеспечивает токовую прогрузку в диапазоне 100 А — 16 000 А, что делает его оптимальным решением для проверки мощных АВ, трансформаторов и реле.
Основные возможности устройства:
- Испытание и сертификация измерительных и защитных трансформаторов тока (первичная токовая проверка до 16 кА).
- Тестирование плавких предохранителей и силовых автоматов.
- Проверка и настройка токовых реле и тепловых защит.
- Применение как регулируемый источник переменного тока до 16 кА для лабораторных и полевых испытаний.
Преимущества:

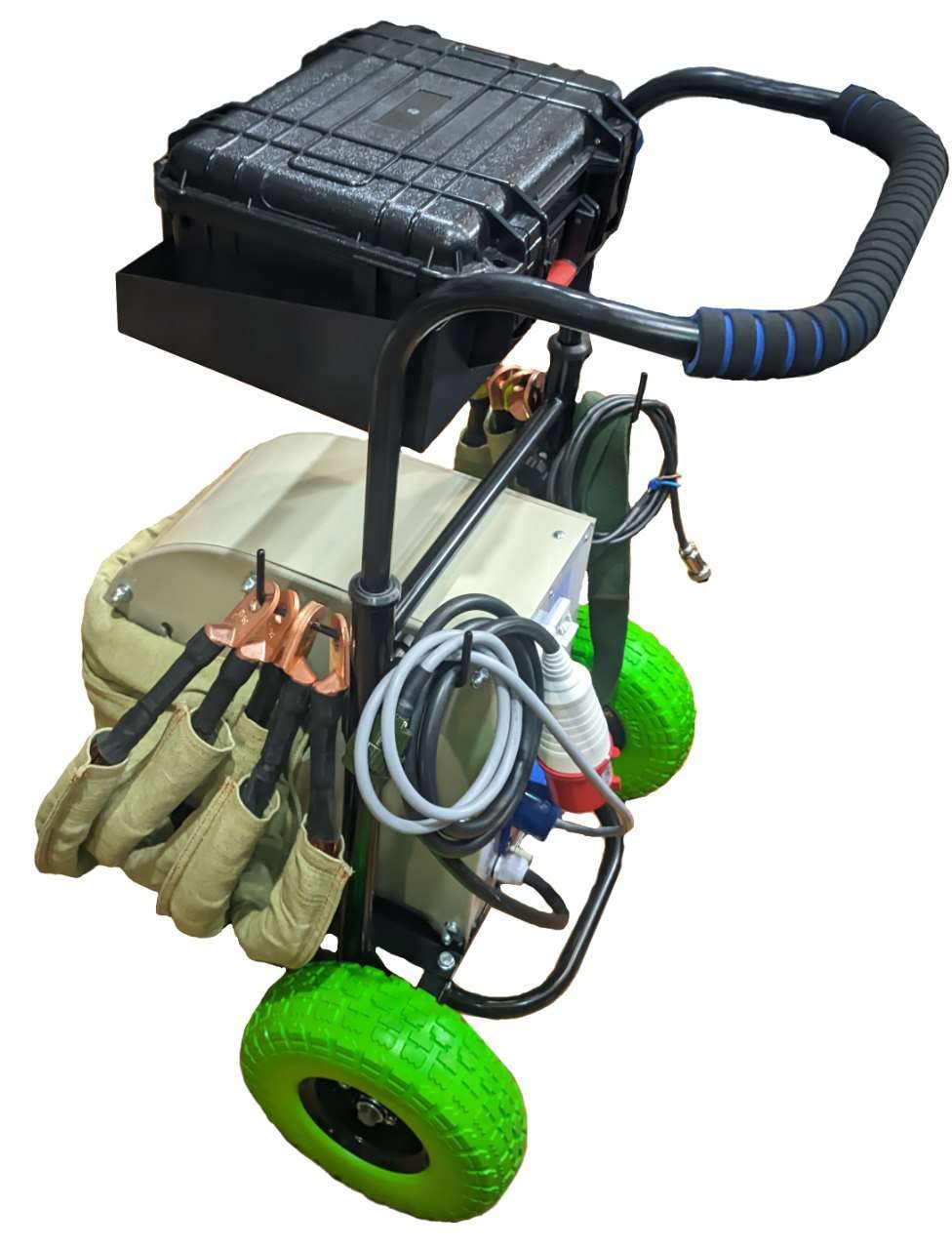

- Конструкция на транспортировочной тележке — простая эксплуатация и удобство перемещения.
- Гальваническая развязка выходных цепей — безопасность оператора.
- Универсальность: один прибор решает задачи по тестированию автоматов, реле, предохранителей и трансформаторов.
- Расширенные возможности по сравнению с DТЕ-10М и DТЕ-14М.
Цена — по запросу.
На нашем сайте вы можете купить устройство прогрузки автоматов DТЕ-16М напрямую от производителя.
Характеристики
| Напряжение питания, В* | 400 ±5% |
| Частота питающей сети, Гц | 50 ±1% |
| Максимальное напряжение на выходных шинах, В | 3,5 |
| Максимальный ток на выходных шинах (действующее значение), А | 17600 |
| Максимальная потребляемая мощность DTE-16М, кВА | 120 |
| **Диапазон True RMS измерения и регистрации выходного тока, А, на значениях от 10% (или не менее 100 А) до 100% выбранного диапазона при приведённой погрешности измерения менее 3% | 100 – 17600 |
| Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5% | 0,01 – 99999 |
| Порог срабатывания защиты силового трансформатора от перегрева, °С | 80 ±10% |
| Габаритные размеры БУ-16, мм, не более | 300×250×135 |
| Габаритные размеры БУТ-16, мм, не более | 420×220×390 |
| Габаритные размеры транспортной тележки, мм | 480×580×780 |
| Масса блока управления БУ-16, кг, не более | 3,6 |
| Масса блока усилителя тока БУТ-16, кг, не более | 66 |
| Масса датчика тока ДТ-16, кг, не более | 4 |
| Масса транспортной тележки, кг, не более | 12 |
| Средний срок службы прибора, лет | 10 |
* Допускается питание от напряжения 230В, при этом максимальный выходной ток — 11кА.
**Технические характеристики соответствуют приведенным значениям при эксплуатации устройства в комплекте с однофазным регулятором напряжения (РНО).
Время-токовые характеристики
| Ток, А | Время, с |
|---|---|
| 1000 | неограниченно |
| 4000 | ≥300 |
| 7000 | ≥15 |
| 14000 | ≤7 |
| 16000 | ≤5 |
Комплект поставки

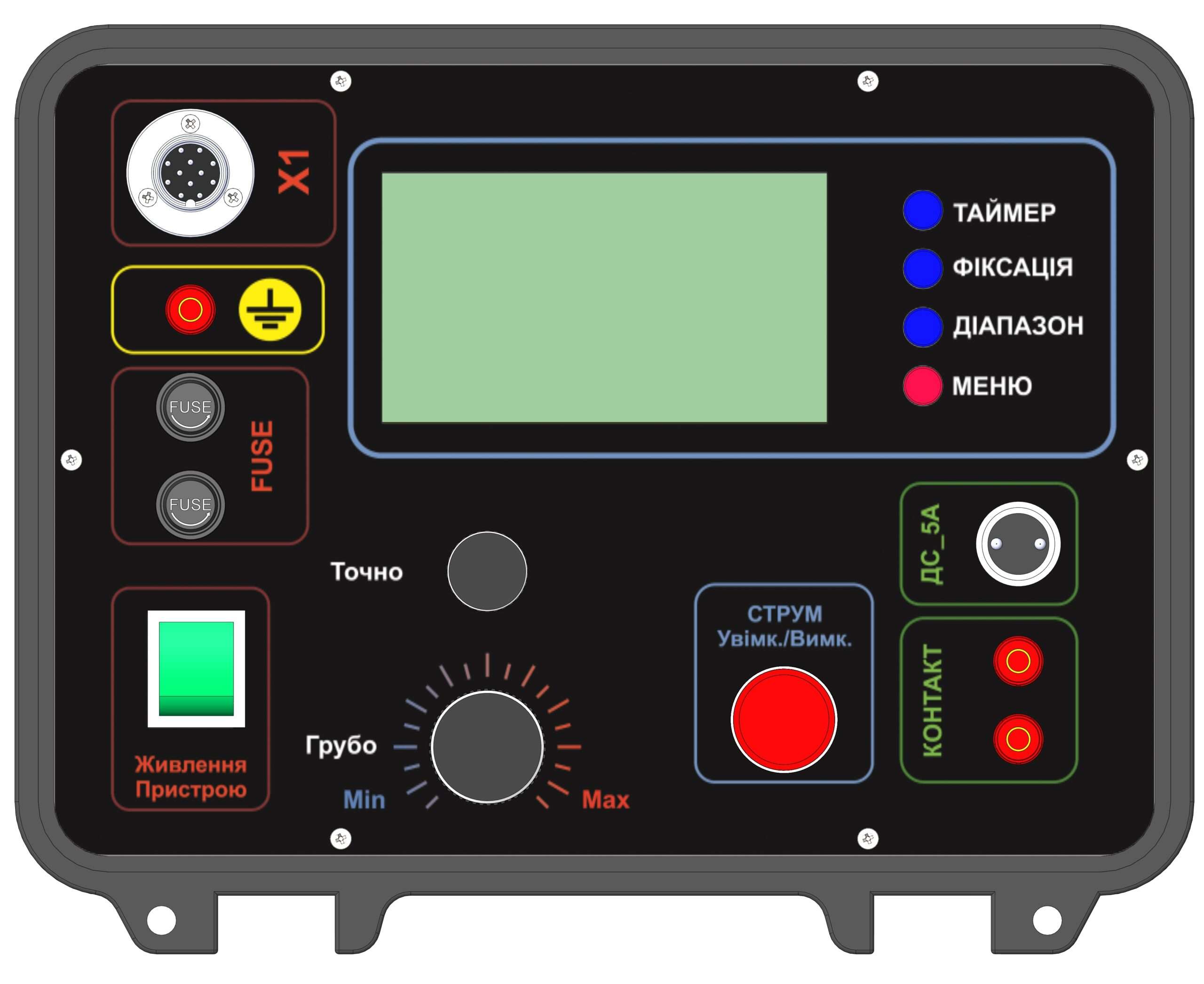

| Блок управления устройства, БУ-16. | 1 шт. |
| Блок усилителя тока, БУТ-16. | 1 шт. |
| Транспортная тележка | 1 шт. |
| Датчик тока, ДТ-16 с кабелем подключения | 1 шт. |
| Шина гибкая, длина – 2,0м, сечением – 120мм2. | 6 шт. |
| Вилка подключения РНО | 1 шт. |
| Розетка питания устройства | 1 шт. |
| Провод заземления (5 метров) | 2 шт. |
| Руководство по эксплуатации устройства DTE-16М. | 1 шт. |
| РНО, регулятор напряжения однофазный Iном. = 10,20,40,80,120,160 А включается в комплект поставки по дополнительному соглашению. |
Посмотреть 3D модель прибора можно по этой ссылке
